КИНЕСКОП РОЗИНГА

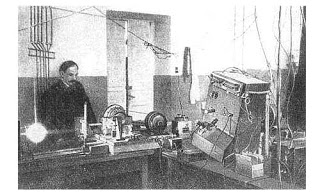

Борис Львович Розинг (1869-1933) - физик, учёный, педагог, изобретатель. Окончил физико-математический факультет Петербургского университета с дипломом первой степени. Преподавал в Петербургском технологическом институте, в Константиновском артиллерийском училище. Один из инициаторов высшего женского образования в России. Первым в мире применил электронно-лучевую трубку для приёма телевизионного сигнала. В 1907-1911 годах открытия Розинга были закреплены патентами выданными: Россией, Германией, Англией и США. В 1931 году был арестован "за финансовую помощь контрреволюционерам" (дал денег в долг приятелю) и сослан. Умер в ссылке 20 апреля 1933 года от кровоизлияния в мозг. Борис Львович Розинг имел более 25 патентов и авторских свидетельств, опубликовал более 50 научных книг и статей.

В числе учеников Б.Л.Розинга - всемирно известный Владимир Кузьмич Зворыкин (Россия, США). Именно благодаря работам Розинга, в мир пришли системы электронного телевидения, Зворыкин так говорил об этом: "Когда я был студентом, я учился у профессора физики Б.Розинга, который, как известно, первым применил электронно-лучевую трубку для приёма телевизионных изображений. Я очень, интересовался его работами и просил разрешения помочь ему. Много времени уходило у нас на беседы и обсуждения возможностей телевидения. В это время я полностью понял недостатки механического телевидения и необходимость применения электронных систем".


ИСТОРИЯ ИЗОБРЕТЕНИЯ

В 1897 г. профессор Страсбургского университета К.Ф. Браун (1850-1918) опубликовал описание осциллографа на основе газонаполненной электронно-лучевой, или согласно терминологии того времени, катодно-лучевой трубки.
Борис Львович Розинг, разрабатывая свою систему телескопии, приспособил трубку Брауна для воспроизведения телевизионного изображения, заменив её впоследствии на вакуумную. Введя с помощью двух электромагнитов разноскоростную развёртку, он получил светящийся прямоугольный растр, состоящий из целого набора строк. Для модуляции яркости он смонтировал внутри трубки дополнительный электрод в виде двух пластин, к которым подводился электрический сигнал от фотоэлемента, передающего устройства. В зависимости от величины сигнала к экрану проходила меньшая или большая часть катодного луча, изменяя яркость свечения в соответствующих точках. Так родилась катодно-лучевая или электронно-лучевая трубка, названная впоследствии В.К. Зворыкиным - кинескопом.
В передающей части телевизионной системы Розинга применялась оптико-механическая развёртка с помощью многогранных зеркал. Для построчной развёртки изображения использовались два зеркальных барабана, представлявших собой многогранные призмы с плоскими зеркалами. Каждое зеркало было слегка наклонено к оси призмы, и угол наклона равномерно возрастал от зеркала к зеркалу. При вращении барабанов, световые лучи, идущие от разных элементов передаваемого изображения, последовательно отражались зеркальными гранями и поочерёдно (построчно) попадали на фотоэлемент. Ток с фотоэлемента передавался на пластины конденсатора, что позволяло изменять яркость свечения соответствующих точек люминесцентного экрана (электрическое поле внутри конденсатора при изменении напряжения сигнала отклоняло луч по вертикали, вследствие чего изменялось количество электронов, попадавших на экран через отверстие в диафрагме). Две взаимно перпендикулярные катушки управляли движением луча таким образом, что он вычерчивал растр (начинал движение с верхнего левого угла экрана и оканчивал в правом углу, затем быстро возвращался на левый край, опускался немного вниз и делал развёртку второй строчки). Движение луча и вращение зеркальных барабанов было строго синхронизировано между собой, так что прохождение каждой проецируемой грани мимо фотоэлемента соответствовало прохождению одной строки лучом.


Boris Lvovich Rosing (1869-1933) was a Russian scientist and inventor. Rosing first envisioned a Television system using mechanical scanner with CRT receiver in 1907. Rosing filed a patent application in Germany on November 26, 1907 and - on the improved version of his system - on March 2, 1911. He followed up with a demonstration of which a report was published in the Scientific American with diagrams and full description of the invention's operation. Rosing's invention expanded on the designs of Paul Nipkow and his mechanical system of rotating lenses and mirrors. Accordingly, Rosing's system employed a mechanical camera device, but used very early cathode ray tube (developed in Germany by Karl Ferdinand Braun) as a receiver. The system was primitive, but it was definitely one of the first experimental demonstrations where the cathode ray tube was employed for the purposes of television. Rosing continued his television research until 1931 when he was exiled as a counter-revolutionary. Rosing died in exile in 1933. Vladimir Zworykin, who pioneered television in the United States and Germany, was a student of Boris Rosing and assisted him in some of his laboratory work.



суббота, 9 февраля 2013 г.

МОРСКИЕ ЗЕМСНАРЯДЫ



"Земснаряд - общее название судов технического флота, применяемых для подводной разработки и выемки грунта при дноуглубительных работах, в гидротехническом строительстве и т.д." - Большая советская энциклопедия. 1969—1978

Принцип работы и устройство многочерпакового земснаряда (вверху) и снаряда с фрезерно-гидравлическим разрыхлителем (внизу)

Дноуглубительные работы (англ. dredging) производятся для создания необходимых судоходных глубин на подходных каналах и акваториях портов. Грунт извлекается земснарядами и транспортируется на место свалки. Тип используемого земснаряда (дноуглубительного судна) зависит от характера грунтов, подлежащих разработке.
Для сравнительно легких грунтов применяют землесосные снаряды: без разрыхлителей (при лёгких несвязных грунтах), с гидравлическими разрыхлителями (при легкоразмываемых грунтах), с механическими и комбинированными фрезерно-гидравлическими разрыхлителями (при плотных несвязных и связных грунтах).
При тяжёлых глинистых и сильно трещиноватых скальных грунтах применяют многочерпаковые (многоковшовые) земснаряды.

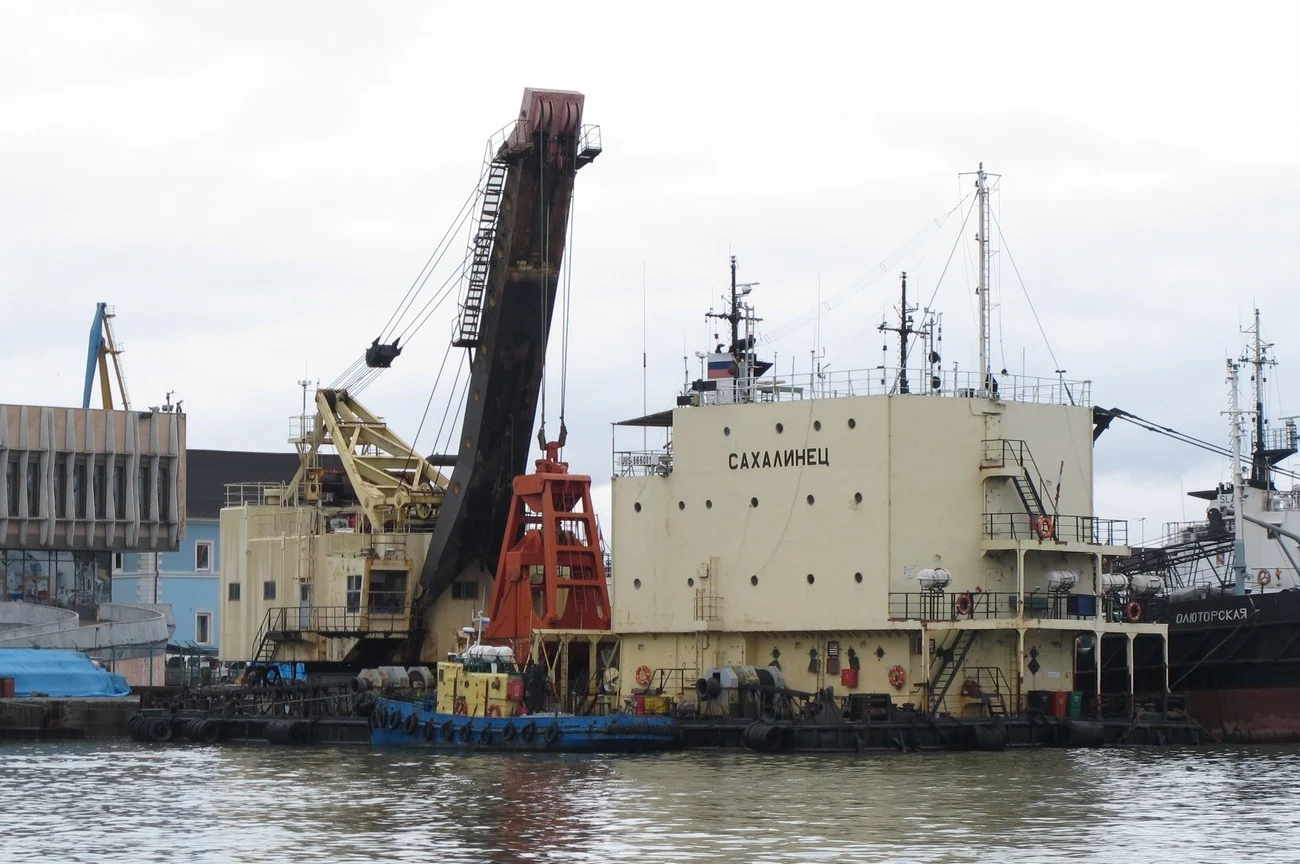

На снимках показаны грейферный земснаряд и земснаряд с одноковшовым экскаватором, применяемые при тяжёлых и скальных грунтах.

Самоотвозные грейферные снаряды

Грунтоотвозные шаланды - предназначенны для транспортировки грунта извлекаемого со дна водоема земснарядами. Отличительная особенность грунтоотвозных шаланд - это наличие днищевых дверец (створок), предназначенных для удержания и вывалки грунта.
Дополнительно:
Багермейстер - руководитель дноуглубительных работ
Караванземснаряд с шаландами и вспомогательными судами



вторник, 5 февраля 2013 г.

САМОДВИЖУЩИЕСЯ ТРОТУАРЫ



Города, как живые организмы, и их системы коммуникаций – это их нервы и кровеносные сосуды. На рубеже ХХ века множество людей: архитекторов, проектировщиков, инженеров и фантастов мечтало о том, как решить транспортные проблемы растущих городов. Некоторые проекты удалось претворить в жизнь, другие - никогда не были реализованы. Итак, эфемерия двадцатого века – самодвижущиеся тротуары.
Проект самодвижущихся тротуаров в Париже, 1890 год

1900, почтовая карточка шоколадной компании "Хильдебранс" (нем. Hildebrands). Самодвижущиеся тротуары.

Иллюстрация Беверли Тоулса (Beverly Towles), 1910 год

Статья Френка Тинсли для "Меканикс Иллюстрейтид", 1954 год

Городской транспорт будущего с автоматизированными пешеходными дорожками в стиле Хай-Лайн. "Нью-Йорк мэгазин" (New York Magazine), 1958 год.

Иллюстрация Юрия Макарова. Стругацкие "Возвращение", 1962 год
