"Бывает нечто, о чём говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас"
Екклезиаст гл.1 ст. 10

четверг, 30 августа 2012 г.

ПРОСТЫЕ ТЕХНОЛОГИИ | ЩЁЛОК


Из бабушкиных рассказов, я знаю, что в 30-ые и 40-ые в сибирских деревнях мыла не было. Его заменял щёлок – древесная зола, настоянная на воде.

Способ приготовления:

Наполнить древесной золой 2/3 объёма ёмкости (бочки, ведра в зависимости от нужды) и залить её до краёв водой, перемешать и оставить отстаиваться не менее чем на 3-ое суток. Получившаяся через трое суток прозрачная и мыльная на ощупь жидкость и есть щёлок.




среда, 29 августа 2012 г.

ТЕЛЕАВТОГРАФ


"ТЕЛЕАВТОГРАФ - ТЕЛЕАВТОГРАФ, ТЕЛЕАУТОГРАФ. Записывающий телефон, изобретенный Граем" - Словарь иностранных слов. Чудинов А.Н., 1910г.


ТЕЛЕАВТОГРАФ (telautograph), аналоговый предшественник современного факса, его работа основана на передаче координат перемещения передающего пера электрическими импульсами, создаваемыми потенциометрами на передающей станции, на сервоприводы пера на приёмной станции. Изобрёл телеавтограф Элиша Грей (Elisha Gray), который запатентовал его 31 июля 1888 года. В патенте Грея заявлено, что телеавтограф позволит "передать рукопись на удалённое расстояние по двух проводной линии".

"Благодаря моему изобретению, – писал изобретатель позднее, - Вы можете сесть в Вашем офисе в Чикаго, взять карандаш в руки и написать мне сообщение. Ваши движения карандашом здесь, будут одновременно воспроизводиться в моей лаборатории, образуя те же буквы, слова и тем же самым образом. То, что вы напишете в Чикаго, мгновенно воспроизведётся у меня факсимильно. Вы можете писать на любом языке, используя код или шифр, независимо от этого, всё факсимильно воспроизведётся у меня. Если Вы пожелаете нарисовать что-то, картинка также воспроизведётся. Например, художник Вашей газеты может телеграфировать изображения железнодорожного крушения или другого происшествия точно так же, как репортёр телеграфирует текст статьи".


СХЕМА ТЕЛЕАВТОГРАФА



Подробнее:

Telautograph historical description



среда, 22 августа 2012 г.

ПРОСТЫЕ ТЕХНОЛОГИИ | ЭТО ТОЖЕ ДЕТЕКТОРЫ


ЭТО ТОЖЕ ДЕТЕКТОРЫ

Два металлических шарика на тонких проволочках – детектор; двухкопеечная монета – детектор, он хорошо работает, если монета немного окислилась, покрылась зелёным налётом. Не думайте, конечно, что три копейки будут работать лучше; в данном случае качество детектора не определяется его стоимостью. Бритва и карандаши – "исторический" первый детектор радиолюбителя. Содовый раствор и острые алюминиевые проволочки – тоже детектор.

Источник: "Знание – сила". 1937, №5

ПРОСТЕШИЙ МИКРОФОН


Работа микрофона заключается в том, что он воспринимает волнообразные колебания воздуха и превращает их в колебания электрического тока. В простейшем угольном микрофоне, мембрана, под действием звука, сжимает то больше, то меньше прилегающий к ней с одной стороны угольный порошок, при этом электрическое сопротивление порошка меняется, а значит, меняется и сила тока в электрической цепи. При этом волнообразное изменение силы тока в точности соответствует тем звуковым волнам, которые приводят в колебания мембрану микрофона.

Источник: В.Охотников – "В мире застывших звуков". 1948 год.

САМОДЕЛЬНЫЙ КОНДЕНСАТОРНЫЙ "ГРОМКОГОВОРИТЕЛЬ"

Две фольги от шоколадок, изолированные друг от друга тонким листом бумаги и подключенные к выходу усилителя, будут работать как громкоговоритель. В действительности звук будет едва слышим, поэтому я и взял слово "громкоговоритель" в кавычки. В этом простом эксперименте, фольга является обкладками конденсатора.
Под действием переменного тока звуковой частоты, обкладки то притягиваются, то отталкиваются друг от друга и мы это слышим.

Примечание: конденсаторные, электродинамические и пьезоэлектрические микрофоны и динамики обладают свойством обратимости, то есть, динамик может использоваться как микрофон и наоборот. Так же, как и обыкновенный рупор, который к тому же служит и усилителем звука. На снимке внизу – рупорный (звуковой) локатор начала прошлого века.





понедельник, 20 августа 2012 г.

ДАГЕРРОТИПИЯ


Дагерротипия (фран. - daguerreotype) - изобретена французским художником Луи Жаком Манде Дагером (Louis-Jacques-Mande Daguerre, 1787-1851) в 1839 году и считается первым практическим способом фотографирования.


В качестве фотоматериала использовалась посеребрённая медная, тщательно отполированная, пластина. Непосредственно перед съёмкой, пластина обрабатывалась парами йода в темноте, в результате чего образовывался тончайший слой светочувствительного йодистого серебра. Затем пластинку помещали в темноте в камеру-обскуру и открывали объектив на 15-30 минут. Под действием солнечного света на светочувствительном слое возникало скрытое изображение, проявляемое затем парами ртути. Далее изображение закреплялось (фиксировалось) тиосульфатом натрия и тщательно промывалось. В результате на пластинке появлялась фотография-позитив, причём рассмотреть такое изображение можно было только под определённым углом.

ЛАБОРАТОРИЯ ДАГЕРРОТИПИСТА


a. Камера-обскура
b. Посеребрённые пластины
c. Ящик для хранения химикатов
d. Ртутная камера
e. Держатель пластины с зажимом, используемый при проявке
f. Ящик для хранения пластин
g. Стенд, используемый при фиксаже
h. Ванночка для промывки пластин
i. Ручной полирователь пластин




Дагерротип, сделанный Дагерром из окна его Парижской квартиры


Подробнее:

Sussex PhotoHistory | The Daguerreotype Process



суббота, 18 августа 2012 г.

ГЕЛИОГРАФ


Гелиограф ( греч. Ἥλιος - "солнце", и γραφειν - "писать"; анг. - Heliograph, нем. - Heliograf) оптический (солнечный) телеграф, устройство связи, предназначенное для отправки сообщений азбукой Морзе, отражённым, с помощью зеркал, солнечным светом. Вспышки света создавались поворотными зеркалами, или прерыванием луча света затвором. Управление вспышками осуществлялось с помощью ключа, аналогичному телеграфному. Дальность связи превышала 50 км (зависела от диаметра/размера зеркал). Двух зеркальные гелиографы позволяли производить передачу, даже если солнце находилось позади передатчика. Прибор широко применялся в конце 19 и начале 20 веков, а в британской и австралийских армиях вплоть до 1960-ых.


Прототипом гелиографа являлся гелиотроп немецкого профессора Карла Фридриха Гаусса (Carl Friedrich Gauss), изобретённый в 1810 году. Луч света, создаваемый устройством, служил в качестве маркера для геодезических работ.



В 1870-ых, Генри Кристофер Манс (Sir Henry Christopher Mance, 1840–1926), на основе гелиотропа, разработал первый гелиограф. Простой, легкопереносимый, не требующий питания и эффективный инструмент Манса, был важной частью военной связи на протяжении более 60 лет. Гелиограф был самым мощным и часто единственным средством связи в эпоху, предшествующую радио.

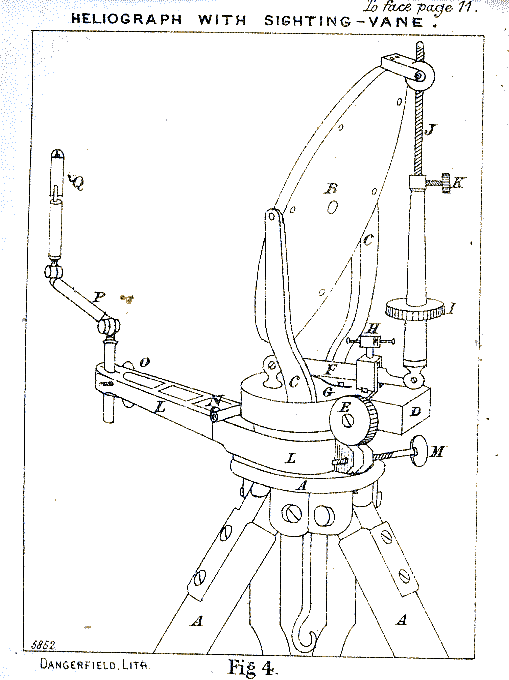

УСТРОЙСТВО:

А. Тренога
B. Сигнальное зеркало
C. U-образная рама
D. Тангента ключа
E. Винт тангенты ключа
F. Коромысло ключа
G. Пружина ключа
H. Регулировочный винт зазора ключа
I. Рукоятка ключа
J. Вертикальный регулировочный стержень в гнезде
K. Винт для фиксации стержня
L. Стрела (плечо) в сборе
N. Шарнир
O. Винт для фиксации
P. Сочленённые стержни прицела
Q. Прицел




Подробнее:

reference.com
Heliograph - Signaling By The Sun



ИСКУССТВЕННОЕ ДЫХАНИЕ


Искусственное дыхание - неотложная мера первой помощи при утоплении, удушении, поражении электрическим током, тепловом и солнечном ударах, при некоторых отравлениях. В случае клинической смерти, то есть при отсутствии самостоятельного дыхания, сердцебиения и сознания, искусственное дыхание проводят одновременно с массажем сердца.

Длительность искусственного дыхания зависит от тяжести дыхательных расстройств, причем оно должно продолжаться до тех пор, пока не восстановится полностью самостоятельное дыхание. При появлении первых признаков биологической смерти, например, трупных пятен, искусственное дыхание следует прекратить.


Метод "Сильвестора" - пострадавший лежит на спине, спасатель находится у его головы. Взяв за руки пострадавшего, спасатель поднимает их и опускает на грудную клетку пострадавшего. На 1 вдох/выдох - 5-7 давлений на сердце (при необходимости), или на 2 вдоха/выдоха - 14-15 давлений на сердце.


Метод "Холгер-Нильса" - пострадавший лежит на животе, спасатель периодически давит на его спину.

Пострадавший лежит на спине, спасатель сдавливает ребра пострадавшего с боков.


С изменением положения тела:

Давление органов брюшной полости - пострадавший лежит на спине, спасатель берет его за ноги и поднимает/опускает их.


Внутреннего воздействия:

• "изо рта в рот"
• "изо рта в нос"

Спасатель с силой выдыхает воздух из своих легких в легкие пострадавшего, временно становясь "респиратором".

1. Прежде чем вдуть "воздух своего выдоха" в легкие пострадавшего, спасатель должен проверить проходимость воздушных дыхательных путей (ВДП) пострадавшего, и если есть мешающие дыханию вещества, удалить их.

• Признаки полной непроходимости ВДП - не определяется ток воздуха, западание грудной клетки и мышц шеи.
• Признаки неполной непроходимости ВДП - шумное дыхание, хрип, свист, межреберные промежутки и подключичные области западают.



2. Правило "Сафара": (достижение максимальной проходимости ВДП)

• запрокинуть голову пострадавшего назад,
• выдвинуть вперед нижнюю челюсть пострадавшего,
• открыть рот пострадавшего.

Спасатель стоит сбоку от головы пострадавшего (лучше слева). Быстро очищает рот и глотку пострадавшего от рвотных масс. Если челюсти пострадавшего плотно сжаты, то раздвигает их. Затем, положив одну руку на лоб пострадавшего, а другую на затылок, откидывает назад голову пострадавшего, при этом рот, как правило, открывается. Спасатель делает глубокий вдох, слегка задерживает свой выдох и, нагнувшись к пострадавшему, полностью герметизирует своими губами область его рта, создавая как бы непроницаемый для воздуха купол над ротовым отверстием пострадавшего. При этом ноздри пострадавшего нужно закрыть большим и указательным пальцами руки, лежащей на его лбу, или прикрыть своей щекой, что сделать гораздо труднее. Отсутствие герметичности - частая ошибка при искусственном дыхании. При этом утечка воздуха через нос или углы рта пострадавшего сводит на нет все усилия спасателя.
После герметизации спасатель делает быстрый, сильный выдох, вдувая воздух в дыхательные пути и легкие пострадавшего. Выдох должен длиться около 1 с и по объему достигать 1,0-1,5 л, чтобы вызвать достаточную стимуляцию дыхательного центра. При этом необходимо непрерывно следить за тем, хорошо ли поднимается грудная клетка пострадавшего при искусственном вдохе. Если амплитуда таких дыхательных движений недостаточна - значит, мал объем вдуваемого воздуха или западает язык.

После окончания выдоха спасатель разгибается и освобождает рот пострадавшего, ни в коем случае не прекращая переразгибания его головы, иначе язык западет и полноценного самостоятельного выдоха не будет. Bыдох пострадавшего должен длиться около 2 с, во всяком случае лучше, чтобы он был вдвое продолжительнее вдоха.

В паузе перед следующим вдохом спасателю нужно сделать 1-2 небольших обычных вдоха-выдоха "для себя". Цикл повторяется с частотой 10-12 в минуту.

При попадании большого количества воздуха не в легкие, а в желудок, вздутие последнего затруднит спасение пострадавшего. Поэтому целесообразно периодически освобождать его желудок от воздуха, надавливая на эпигастральную (подложечную) область.

Искусственное дыхание "изо рта в нос" проводят, если у пострадавшего стиснуты зубы или имеется травма губ или челюстей.

Спасатель, положив одну руку на лоб пострадавшего, а другую - на его подбородок, переразгибает голову и одновременно прижимает его нижнюю челюсть к верхней. Пальцами руки, поддерживающей подбородок, он должен прижать верхнюю губу, герметизируя тем самым рот пострадавшего. После глубокого вдоха спасатель своими губами накрывает нос пострадавшего, создавая все тот же непроницаемый для воздуха купол. Затем спасатель производит сильное вдувание воздуха через ноздри (1.0-1,5 л), следя при этом за движением грудной клетки пострадавшего.

После окончания искусственного вдоха нужно обязательно освободить не только нос, но и рот пострадавшего; мягкое нёбо может препятствовать выходу воздуха через нос и тогда при закрытом рте выдоха вообще не будет. Нужно при таком выдохе поддерживать голову переразогнутой (то есть откинутой назад), иначе запавший язык помешает выдоху. Длительность выдоха - около 2 с. В паузе спасатель делает 1-2 небольших вдоха-выдоха "для себя".

Искусственное дыхание нужно проводить, не прерываясь более чем на 3-4с., до тех пор, пока не восстановится полностью самостоятельное дыхание или пока не появится врач и не даст другие указания.

Надо непрерывно проверять эффективность искусственного дыхания:

• хорошее раздувание (экскурсия) грудной клетки пострадавшего
• постепенное порозовение кожи лица
• сужение зрачков
• отсутствие вздутия живота
• самостоятельное дыхание

Следует постоянно следить за тем, чтобы во рту и носоглотке не появились рвотные массы, а если это произойдет, то надо перед очередным вдохом пальцем, обернутым тканью, очистить через рот дыхательные пути пострадавшего. По мере проведения искусственного дыхания у спасателя может закружиться голова. Поэтому лучше, чтобы вдувание воздуха производили два спасателя, меняясь через 2-3 минуты.

Проводя искусственное дыхание у пострадавшего с остановкой дыхания, надо ежеминутно проверять, не произошла ли у него и остановка сердца. Для этого следует двумя пальцами прощупывать пульс на шее в треугольнике между дыхательным горлом (гортанным хрящом, который называют иногда кадыком) и кивательной (грудино-ключично-сосцевидной) мышцей. Спасатель устанавливает два пальца на боковую поверхность гортанного хряща, после чего "соскальзывает" ими в ложбинку между хрящом и кивательной мышцей. Именно в глубине этого треугольника и должна пульсировать сонная артерия.

Если пульсации сонной артерии нет - надо немедленно начинать непрямой массаж сердца, сочетая его с искусственным дыханием. Если пропустить момент остановки сердца и 1-2 мин проводить пострадавшему только искусственное дыхание, то спасти его, как правило, не удастся.



Особенности искусственного дыхания у детей. Для восстановления дыхания у детей до 1 года искусственную вентиляцию легких осуществляют по методу "рот в рот и нос", у детей старше 1 года - по методу "рот в рот". Оба метода проводятся в положении ребенка на спине, детям до 1 года под спину кладут невысокий валик (сложенное одеяло) или слегка приподнимают верхнюю часть туловища подведенной под спину рукой, голову ребенка запрокидывают. Спасатель делает вдох (неглубокий!), герметично охватывает ртом рот и нос ребенка или (у детей старше 1 года) только рот и вдувает в дыхательные пути ребенка воздух, объем которого должен быть тем меньше, чем младше ребенок (например, у новорожденного от равен 30-40 мл). При достаточном объеме вдуваемого воздуха и попадании его в легкие (а не желудок) появляются движения грудной клетки. Закончив вдувание, нужно убедиться, что грудная клетка опускается. Вдувание чрезмерно большого для ребенка объема воздуха может привести к тяжелым последствиям - разрыву альвеол легочной ткани и выходу воздуха в плевральную полость. Частота вдувания должна соответствовать возрастной частоте дыхательных движений, которая с возрастом уменьшается.




вторник, 7 августа 2012 г.

ЧЕЛОВЕК С КУВАЛДОЙ


Деньги есть эманация государства. На банкнотах обычно размещаются различные символы державности: изображения правителей, аллегорические композиции и мифологические сюжеты, портреты выдающихся личностей, достопримечательности и тп. Но иногда, вдруг на них появляется безымянный труженик с кувалдой на плече, или с отбойным молотком - символом индустриализации.




Я сомневаюсь, что кувалда есть символ созидательного труда или имеет национальный признак, да и изображение размещалось на дензнаках минимального достоинства. Своеобразная адсорбция? Тут есть некая загадка.




понедельник, 6 августа 2012 г.

Паровой шедевр Абнера Добля

Doble Model E 15
Doble Model E 11
"Doble Model E" – паровой автомобиль американского инженера и промышленника Абнера Добля (Abner Doble). Автомобиль имел электростартер, однотрубный парогенератор, четырёхцилиндровый двигатель. Двигатель составлял единое целое с задним мостом, отсутствовали коробка передач и сцепление, их заменял дроссель, установленный на руле. Рабочее давление достигалось менее чем за 30 секунд. Котёл работал на керосине. Скорость – до 140 км/час. Разгон до скорости 110 км/час. – 10 сек. Вес – 2,5 тонны. Автомобиль двигался плавно и бесшумно. Выпускался с 1922 по 1925, всего изготовлено 24 экземпляра. Двигатели маркировались последовательно, с номера 1 и далее, соответственно выпущенной машине. Абнер Добль, использовал строжайший входной и выходной технологический контроль, в результате машина была совершенна по всем параметрам, кроме цены – от 8.800 до 11.200 долларов, при цене самого массового автомобиля того времени "Ford T" - менее 300 долларов.

Doble Boiler
Doble Model E 18, boiler view
Diagram

Подробно о паровых автомобилях Добля: Doble Steam Car From Wikipedia, the free encyclopedia
